위닉스 공기청정기 버튼 수리
위닉스 공기청정기를 사용한지 벌써 10년이 넘은것 같습니다.
10년동안 사용하면서 잘썼었는데.. 올해부터 갑자기 전원버튼이 잘 눌리지 않았습니다.

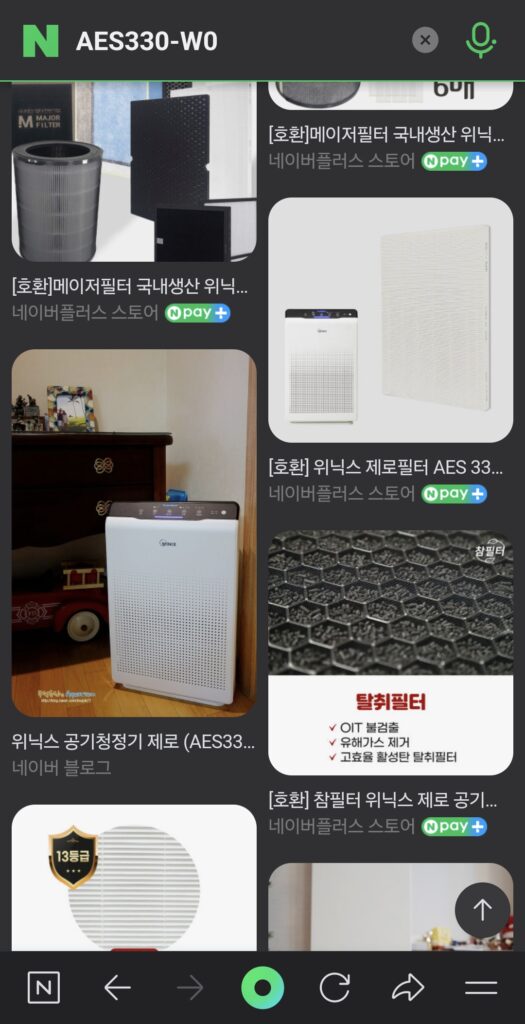

제가 사용하는 공기청정기는 AES330-WO 모델입니다.
AES330이라고 불리는 공기청정기는 모양은 동일하며, 특수 기능만 모델별로 조금씩 차이는 있긴합니다.
하지만, 버튼 부분이나 케이스부분은 전부다 거의 동일하기 때문에,
위닉스 공기청정기 AES330 모델을 쓰시는 분들은 이번 포스팅을 참고하시길 바랍니다.
공기청정기 버튼 고장 증상
전원버튼은 택트스위치가 달려 있어서
누르면 똑딱하면서 눌리기는 하는데…
실제로 위닉스 공기청정기의 전원이 켜지지 않았습니다.
공기청정기 버튼 고장 수리 준비물
버튼 고장으로 수리를 하기 위해선 간단한 도구가 필요합니다.
준비물
- -자 드라이버
- +자 드라이버

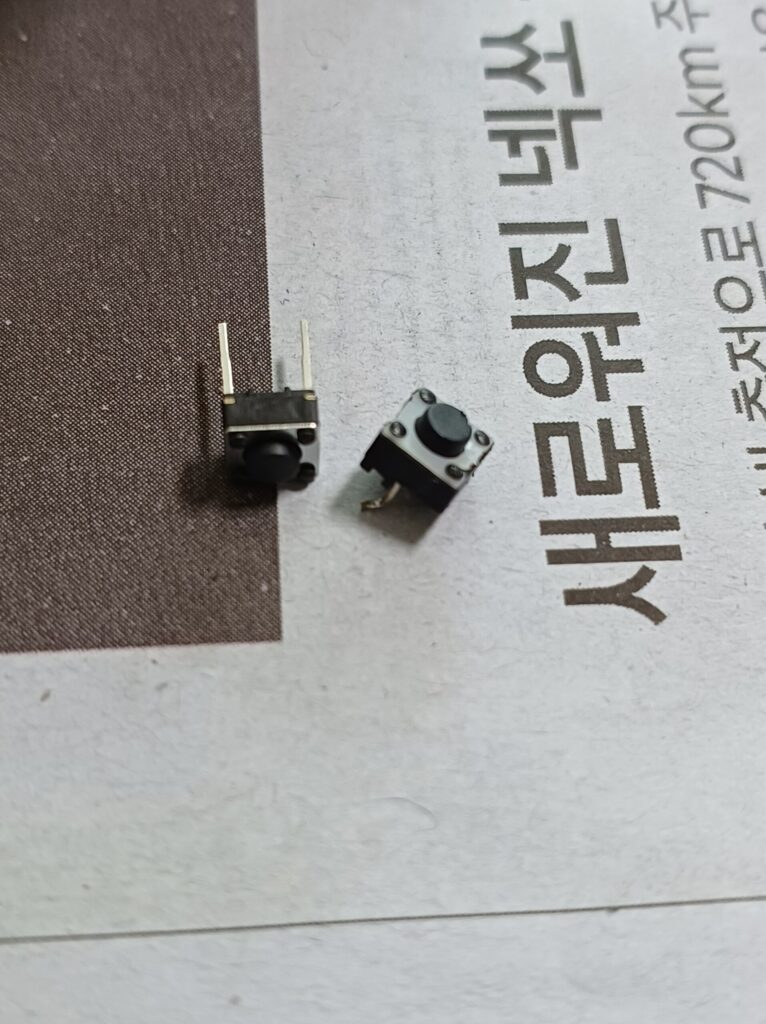

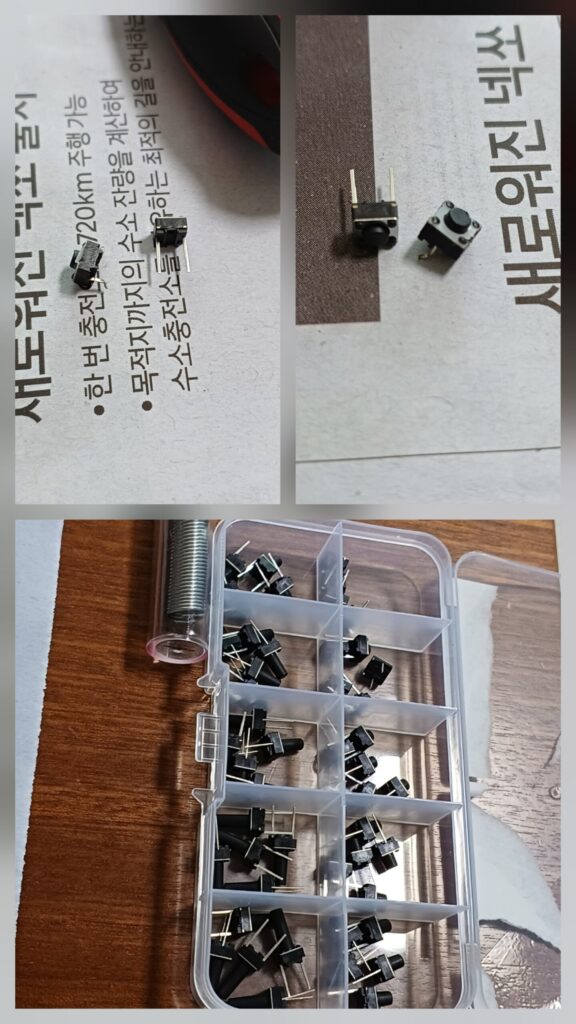

- 마이크로 택트 스위치 2핀 6*6*5mm 1개

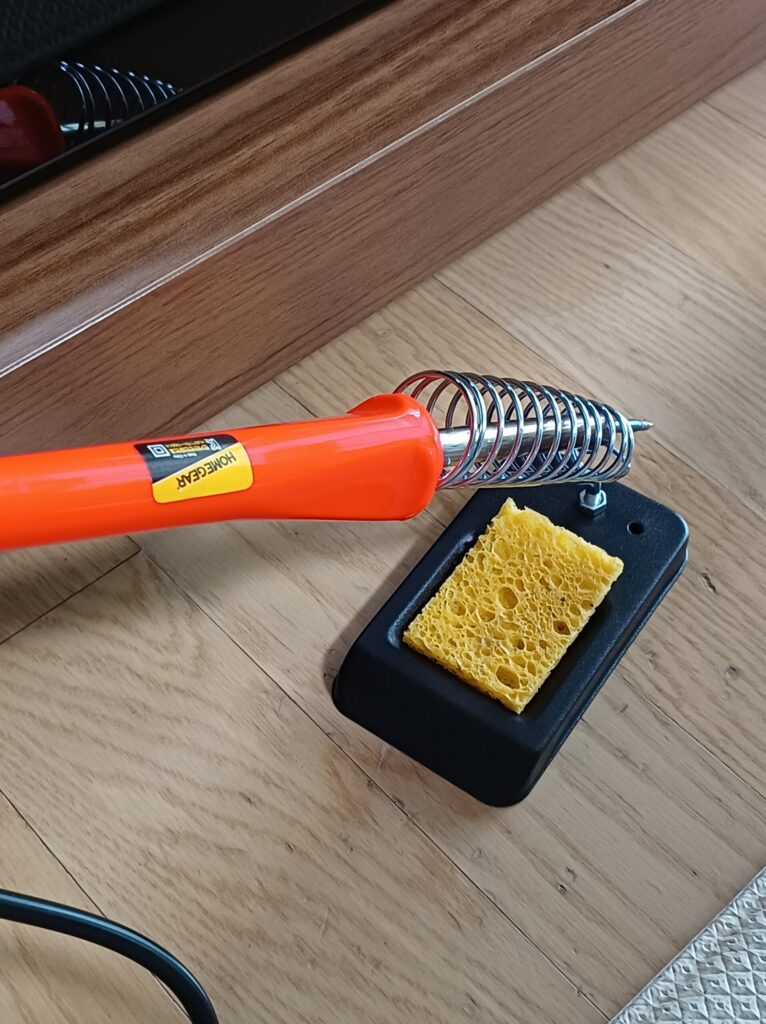

위닉스 공기청정기 버튼 6X6X5mm 2핀 스위치 - 납땜기
- 납제거기
- 납
- 납땜 고정기
- 신문지

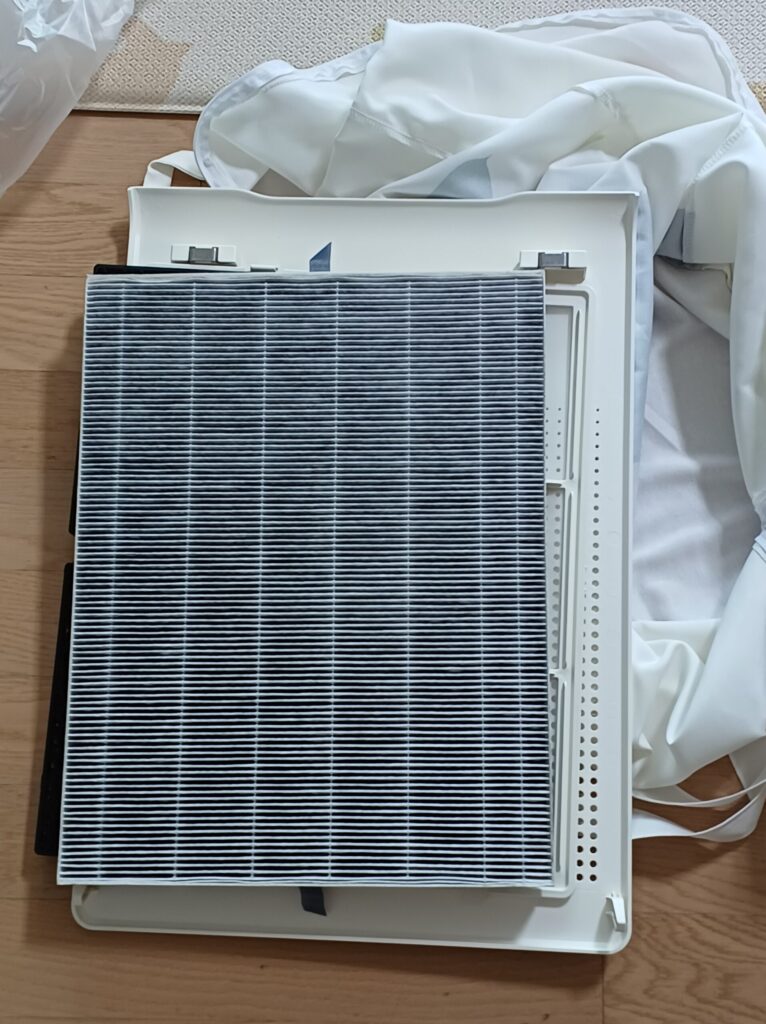

위닉스 공기청정기 분해방법
분해방법은 기존에 포스팅을 쓴포스트가 있기때문에.. 아래 링크를 확인하시길 바랍니다.
https://driveinkorea.com/?p=7985

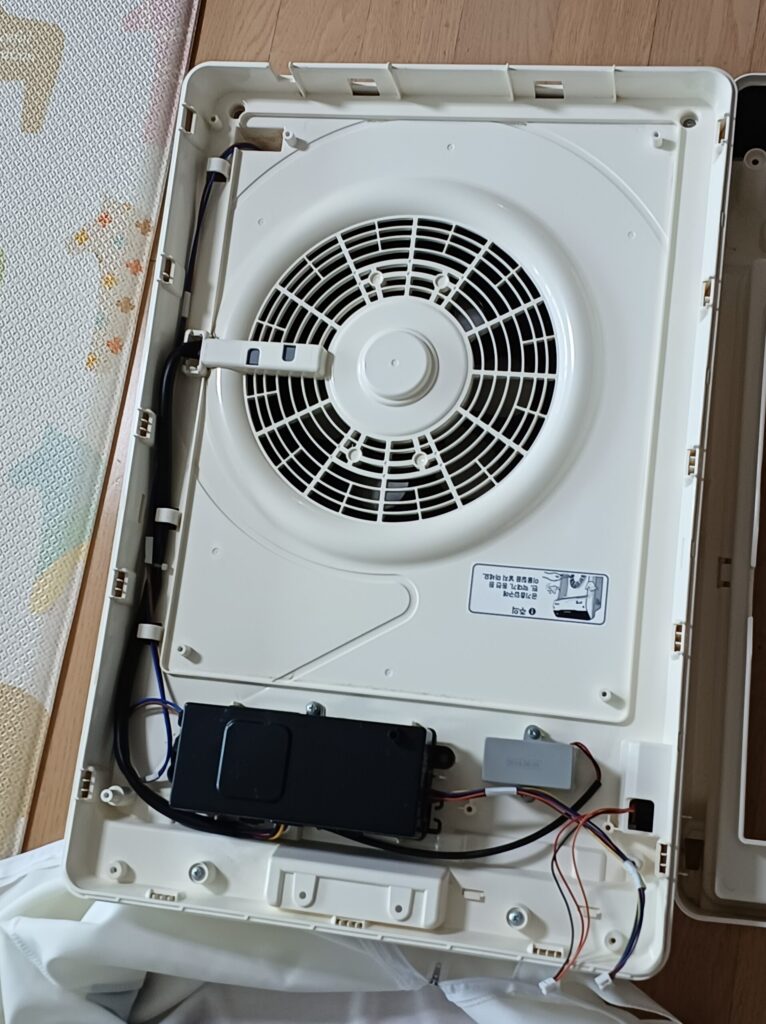

분해는 + 드라이버만 있으면, 누구나 쉽게 분해가 가능합니다.

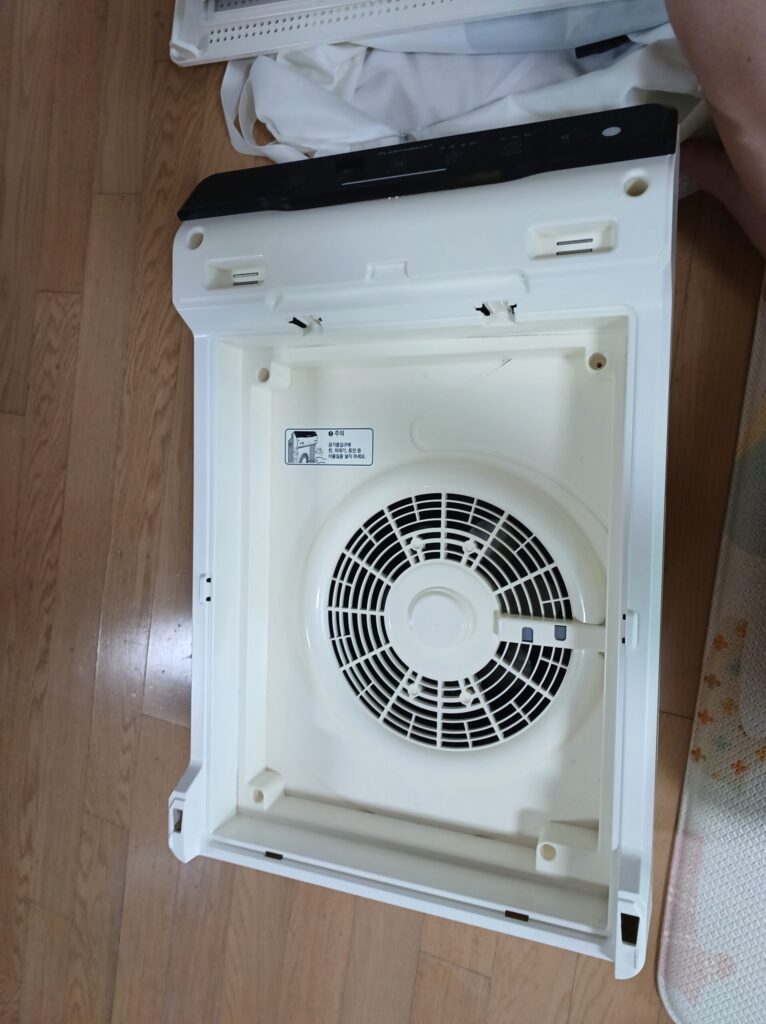

보이는 + 볼트만 제거를 해주시면 됩니다. 앞에 6개, 뒤에 2개, 하단에 1개만 제거를 해주면,

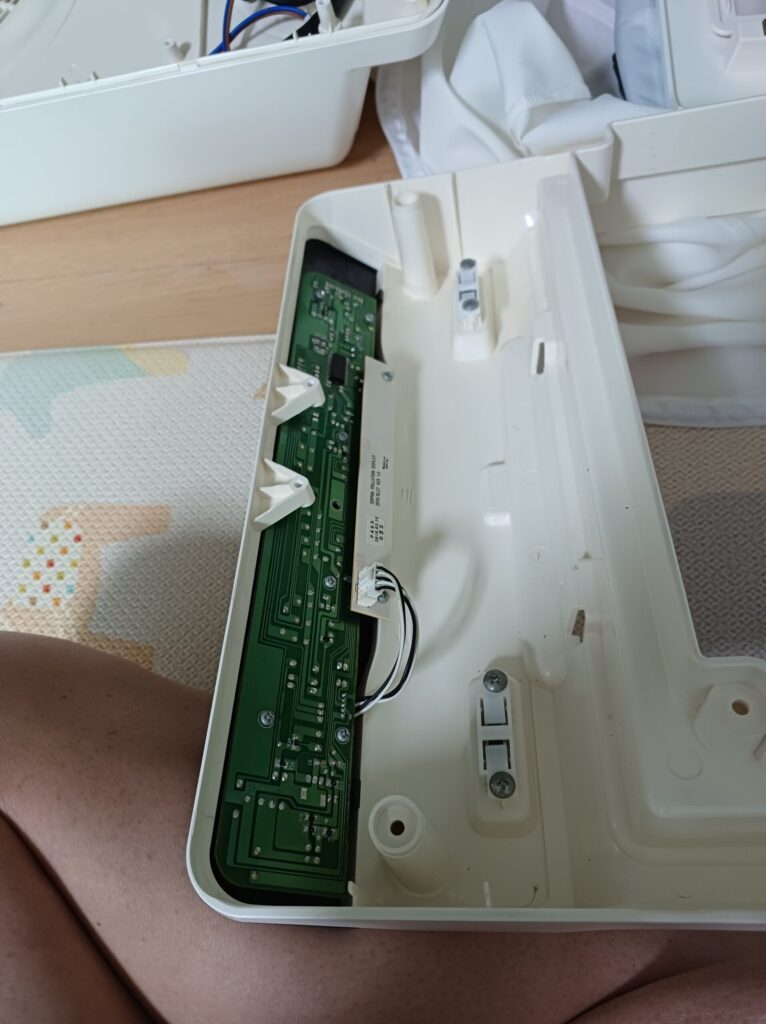

공기청정기 버튼부분이 보입니다.
전원 버튼 부분의 PCB 판은 또 + 볼트로 고정되어 있으니 볼트를 풀어주시고,
연결된 잭을 잡아 빼주시면 쉽게 전원 부분 기판을 뺄수가 있습니다.
남땜된 전원 스위치 제거방법

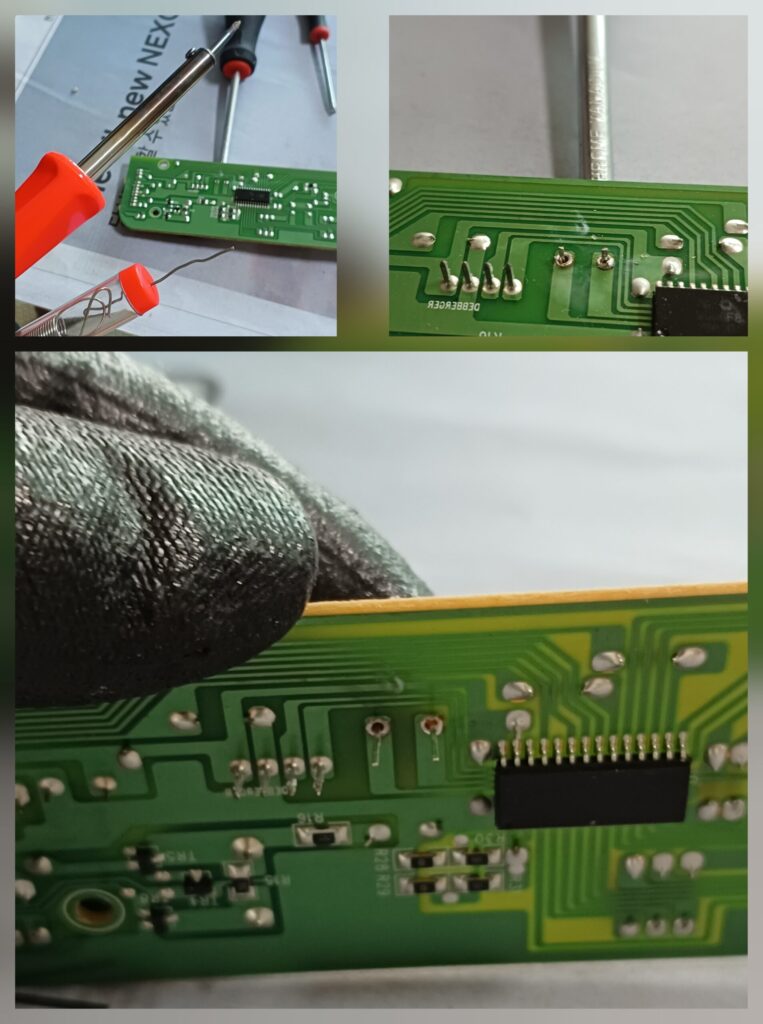

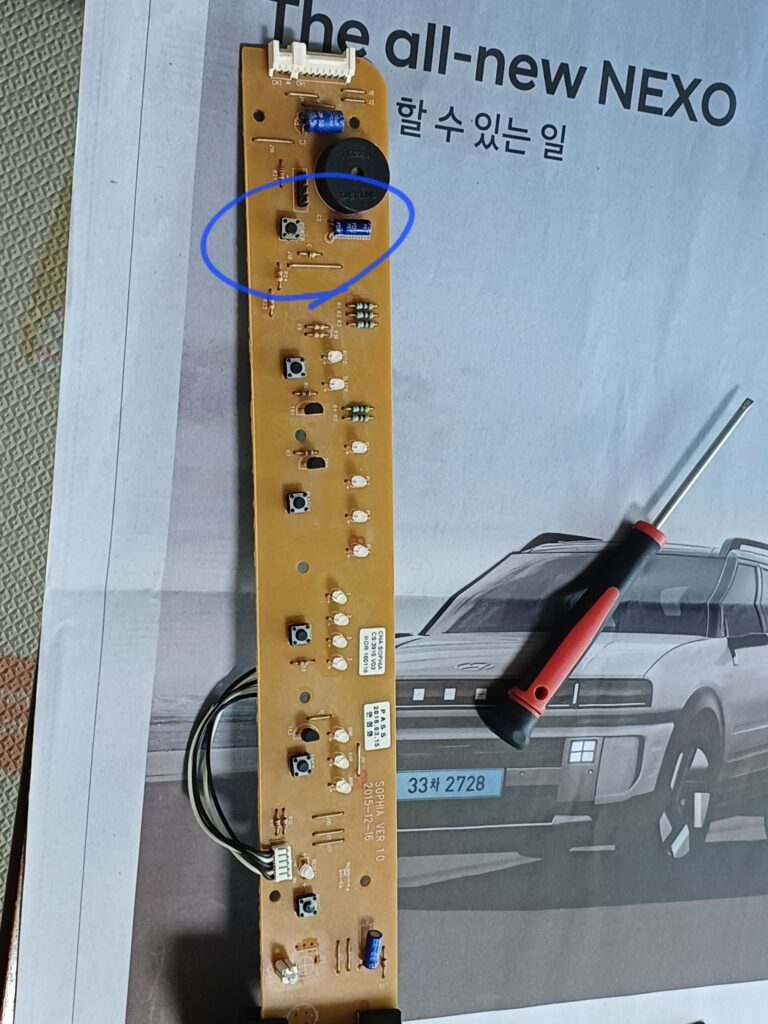

고장난 전원 버튼에는 POWER라고 적혀져 있고, 기판의 뒷면을 보면, 전원 스위치 버튼 핀이 납땜 되어 있습니다.
핀은 2핀짜리이기 때문에 납땜 부분은 2군데로 되어 있습니다.
먼저 납땜부분에 납땜을 추가로 덧칠?해줍니다. 그래야 녹이기가 더 편합니다.
이후 PCB판 앞에 전원 스위치 틈에 – 드라이버를 살짝 끼운 다음
PCB판 뒷면 납땜 부위에 인두기를 가지고, 납을 녹여주면서 -자 드라이버를 위로 올리면 생각보다 쉽게 전원 스위치가 떨어집니다.

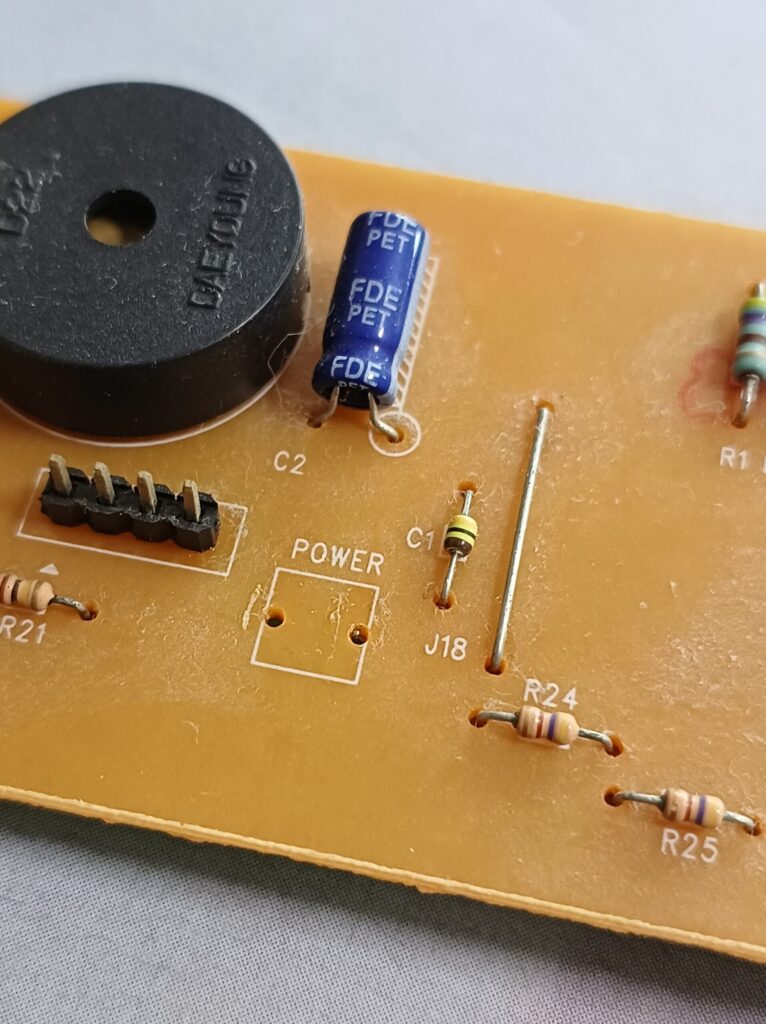

이렇게 하면, 택트 스위치가 깔끔하게 떨어져 나갔습니다.
혹시라도 납땜이 그대로 남아 있다면, 인두기 뾰족한 부분을 이용해서 구멍을 만들어주면, 인두기에 납이 달라 붙어서 구멍이 뽕~ 하고 뚫리게 됩니다.
생각보다 잘 안된다면, 납제거기를 이용해서 제거를 해주셔야합니다.
새로운 택트 스위치를 끼운담에.. 적당한 크기로 핀을 잘라줍니다.
이후 납땜을 진행해주시면 됩니다.
생각보다 납땜은 굉장히 쉽긴합니다.
이후 다시 재조립을 해주시면 됩니다.
기판을 끼우고, +볼트 체결후 전원 통신 잭들을 껴주시면 됩니다.
전원을 껴고, 작동을 해보니, 아주 잘되었습니다.
버튼이 잘 눌리고, 전원도 잘들어오니, 또 한동안을 버튼이 고장날일은 없어보입니다.
터치형 버튼은 이럴일이 없는데.. 버튼형은 아무래도 물리적 버튼이라서 많이 누르면 누를수록 고장날수가 있는듯합니다.
생각보다 그리 어려운 것은 아니였습니다.
한번 도전해보시길 바랍니다.
이상으로 위닉스 공기청정기 전원 버튼 수리 후기를 마치도록 하겠습니다.
참고로 수리 부품비는 5천원 내외로 들었습니다.
끝.
